衬氟球阀  ★★★★★
  • B55
    • 一般信息 技术数据 零件清单和材料规范 尺寸(mm)

    一.基本信息
    B55F 系列聚四氟乙烯内衬球阀其阀体和球阀由 PFA、FEP 或 PTFE 全封装，适用于顶级腐蚀介质，具有高可靠性和安全性。
    二.特点
    1.可更换的 PTFE 阀座
    2.机加工到阀体上的燕尾槽确保了衬板与阀体的锁定，并减少了衬板在法兰处的载荷影响
    3.金属与金属本体连接确保衬里不会因压力或热循环而被挤出
    4.一片式球杆设计，用于调节和关闭(B55F1)，两片式球杆设计，压力高达25bar(B55F2)5.通过永久弹簧加载的v形环的自调节填料提供了阀杆密封的完整性，同时保持了较低的转动扭矩6.全流道的设计使压降最小

    设计标准 ANSI B16.34
    连接 法兰连接，根据各种标准
    公称直径 1/2"-8"
    压力等级 B55F1是PN16；B55F2是PN16和PN25
    结构长度 见图纸
    温度范围 -29°C to +190°C
    压力测试 API 598
    执行机构 手柄、气动执行器、电动执行器


    B55F1 零件清单和材料规格 B55F2 零件清单和材料规格
    No. 零件名称 材质 No. 零件名称 材质
    1 阀体 ASTM A216 WCB, ASTM A351 CF8, ASTM A351 CF8M 1 阀体 ASTM A216 WCB, ASTM A351 CF8, ASTM A351 CF8M
    2 内衬 FEP,PFA,PTFE 2 内衬 FEP,PFA,PTFE
    3 阀球/阀轴 WCB/SS304/SS316由FEP/PFA/PTFE完全封装 3 阀球 WCB/SS304/SS316由FEP/PFA/PTFE完全封装
    4 阀座 PTFE 4 阀座 PTFE
    5 填料压盖 ASTM A351 CF8 5 阀轴 SS304, SS316
    6 支架 ASTM A351 CF8, ASTM A351 CF8M 6 填料压盖 ASTM A351 CF8
    7 V型密封圈 PTFE 7 V型密封圈 PTFE
    8 轴套 PTFE 8 阀轴内衬 FEP,PFA,PTFE
    9 填料衬套 SS304, SS316 9 压盖 ASTM 351 CF8, ASTM A351 CF8M
    10 压盖环 SS304, SS316 10 压盖螺母 SS304
    11 碟簧 SS301 11 压盖螺栓 SS304
    12 阀体螺栓 SS304 12 阀体螺母 SS304
    13 阀体螺母 SS304 13 阀体螺栓 SS304
    14 托架螺栓 SS304
    15 托架螺母 SS304
    16 压盖螺栓 SS304
    17 压盖螺母 SS304

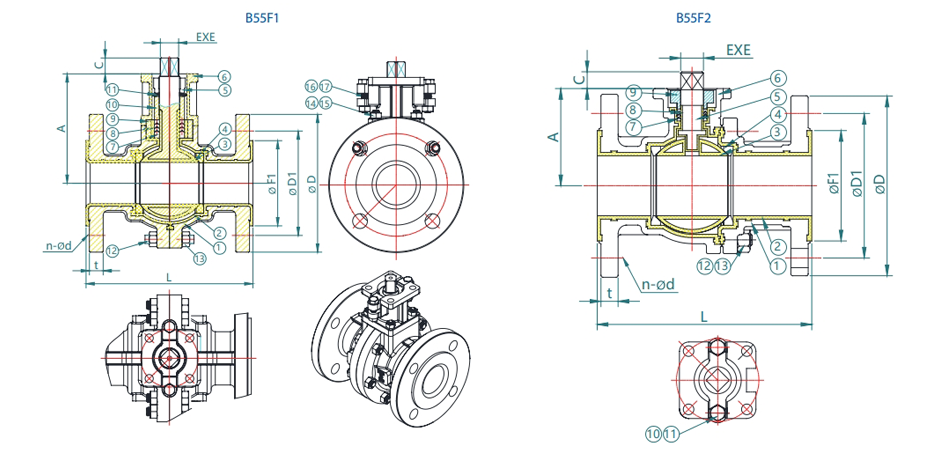

    B55F1 尺寸 (mm)
    尺寸 A C D D1 n-d E ISO5211 F1 L t 重量(kg)
    DN 英寸
    15 1/2" 98 17 95 65 4-14 14 F07 45 130 14 2
    20 3/4" 98 17 105 75 4-14 14 F07 55 140 16 3
    25 1" 103 17 115 85 4-14 14 F07 65 150 16 4
    32 1 1/4" 111 17 140 100 4-18 14 F07 75 165 16 6
    40 1 1/2" 126 19 150 110 4-18 17 F07 85 180 16 9
    50 2" 131 19 165 125 4-18 17 F07 96 200 16 12
    65 2 1/2" 164 23 185 145 8-18 22 F10 120 220 16 15
    80 3" 176 24 200 160 8-18 22 F10 135 250 18 25
    100 4" 185 24 220 180 8-18 22 F10 155 280 18 40
    125 5" 216 29 250 210 8-18 27 F10/F12 185 320 20 50
    150 6" 244 31 285 240 8-22 27 F12/F14 210 360 20 70

    B55F2 尺寸 (mm)
    尺寸 A C D D1 n-d E ISO5211 F1 L t 重量(kg)
    DN 英寸
    15 1/2" 60 11 95 65 4-14 11 F05 46 130 14 2
    20 3/4" 60 11 105 75 4-14 11 F05 56 130 16 3
    25 1" 60 11 115 85 4-14 11 F05 65 140 16 4
    32 1 1/4" 71 14 140 100 4-18 14 F07 76 165 18 6
    40 1 1/2" 76 14 150 110 4-18 14 F07 84 165 18 9
    50 2" 84 14 165 125 4-18 14 F07 99 203 20 12
    65 2 1/2" 107 18 185 145 8-18 17 F10 118 222 20 15
    80 3" 117 18 200 160 8-18 17 F10 132 241 20 25
    100 4" 144 23 220 180 8-18 22 F10 156 305 22 40
    125 5" 244 36 250 210 8-18 27 F14/F16 184 356 22 50
    150 6" 270 46 285 240 8-22 36 F14/F16 211 394 24 88
    200 8" 350 46 340 295 12-22 36 F16/F25 266 457 24 120
