膨胀蝶阀  ★★★★★
  • A31INF
    • 一般信息 技术数据 零件清单和材料规范 尺寸(mm)

    A31INF 系列超耐磨膨胀蝶阀采用独特的充气模块设计，当阀板处于开启状态或开关过程时，阀板与阀座间有充分间 隙保证阀板与阀座之间无摩擦，当阀板处于关闭状态时，充气模块根据位置感应自动向阀座气囊充气，为密封提供 均匀分布的压力。由于阀门运行过程中没有阀板与阀座间的摩擦，一个 A31INF 蝶阀的寿命能达到一百至三百万次 循环周期， 甚至在阀座受到物料严重冲刷磨损的情况下也能使用。 对于干燥的粉末，颗粒，不规则固体，气体和泥浆，最适合使用A31INF 膨胀蝶阀。

    连 接 对夹
    公称直径 DN25-DN600
    最高工作压力 可达 10bar
    标准工作压力 全真空 ~8bar ( 根据现场气源 )
    法兰标准 EN1092 PN10/16, ASME B16.5 Class150
    结构长度 EN558 Series 20, API 609 Table 1
    上 法 兰 ISO 5211
    密封测试 ISO 5208 Category 3, API 598 Table 5
    温度范围 -40°C to +200°C (Depending on pressure, medium and material)

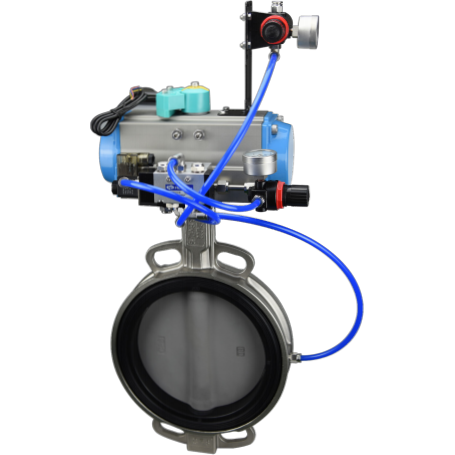

    操作装置 气缸 (DA, SA)
    扭 矩 根据介质及使用有所不同

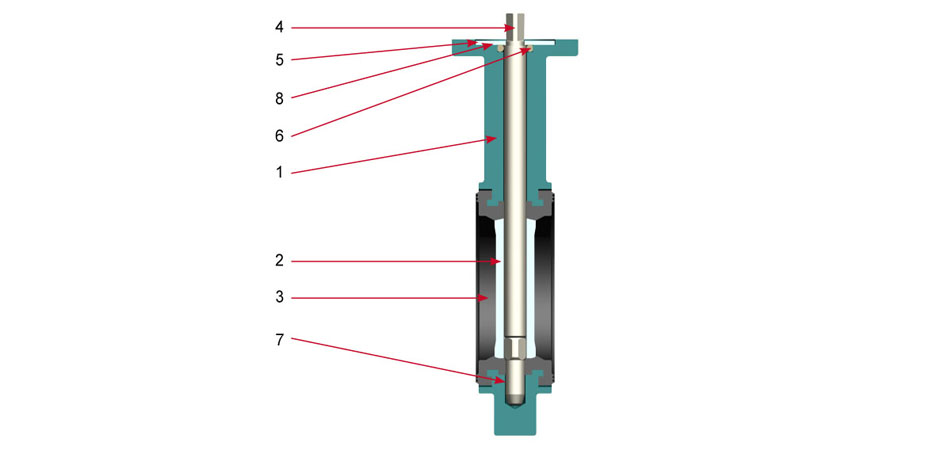

    序号 部件 材质 标准 表面处理
    1   阀体   球铁 ASTM A536 Gr.65-45-12(GGG40) 环氧喷涂 RAL5021
    不锈钢  ASTM A351 CF8 酸洗钝化
    ASTM A351 CF8M 酸洗钝化
    2  阀板       球铁镀镍 ASTM A536 65-45-12 镀镍
    球铁涂尼龙 ASTM A536 65-45-12 尼龙
    不锈钢  ASTM A351 CF8 酸洗钝化
    ASTM A351 CF8M 酸洗钝化
    不锈钢喷碳化钨 ASTM A351 CF8+WC 碳化钨喷涂
    不锈钢包 PTFE ASTM A351 CF8+PTFE 包 PTFE
    3 阀座       丁腈 NBR(BUNA-N)
    耐磨丁腈 XNBR
    耐磨三元乙丙 EPDM-HT
    聚氨酯 PU
    H160 H160
    F260 F260
    4 阀轴 不锈钢 SS431
    5 挡圈 不锈钢 SS304
    6 防尘圈 丁腈 NBR(BUNA-N)
    7 轴承 尼龙 Nylon Rilsan
    RPTFE (for SS body) RPTFE with Graphite I.D.
    8 螺钉 不锈钢 SS304


    尺寸 A B C D Di Do E F d G H L 重量
    (kg)
    DN 英寸
    25/32 1"/1 1/4" 110 51 13.5 75 34 61 9 50 8 70 19 30 1.5
    40 1 1/2" 130 54 13.5 85 42 71 9 50 8 70 28 33 2
    50 2" 135 72 19 94 52 86 11 70 10 90 32 43 3
    65 2 1/2" 150 83 19 115 67 104 11 70 10 90 50 46 4
    80 3" 161 92 19 135 81 122 11 70 10 90 69 46 5
    100 4" 177 105 19 151 101 140 11 70 10 90 88 52 6
    125 5" 195 120 19 185 127 141 14 70 10 90 115 56 8
    150 6" 208 133 19 204 151 195 14 70 10 90 141 56 9
    200 8" 239 170 25 265 202 248 17 70 10 90 194 60 13
    250 10" 281 200 32 320 254 301 22 102/125 12/14 150 240 68 23
    300 12" 316 236 32 375 300 354 22 102/125 12/14 150 290 78 31
    350 14" 332 254 40 425 339 401 22 125 14 150 330 80 43
    400 16" 367 301 40 475 388 451 27 125 14 150 377 102 58
    450 18" 397 341 65 535 440 515 36 140 18 175 425 114 95
    500 20" 437 382 65 590 490 573 36 140 18 175 475 127 125
    600 24" 522 464 80 695 590 660 46 165 22 210 570 154 180

    ★ Do/Di 法兰密封面尺寸是磨蝶系列的一大优势，使其适用于滑套法兰和平板法兰。  锯齿状水线密封面使阀座更稳固。
