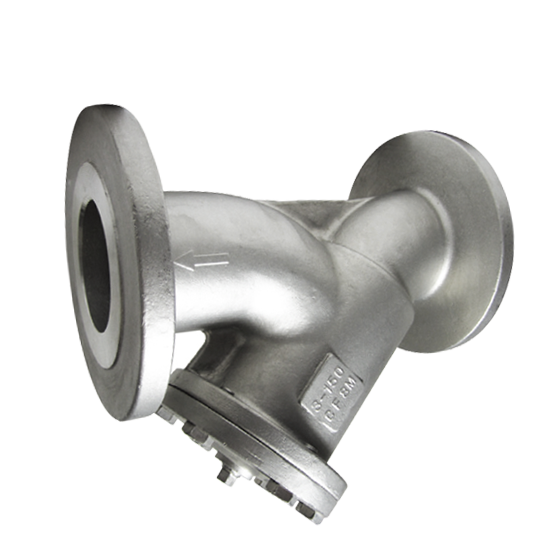

碳钢不锈钢法兰连接Y型过滤器  ★★★
  • S22
    • 一般信息 技术数据 零件清单和材料规范 尺寸(mm)

    概述

    S22系列碳钢不锈钢法兰连接Y型过滤器设计用于使流量通过筛网，从而捕集并保留按大小分类的颗粒。它们最常用于加压管线，气体或液体，但也可用于吸气或真空条件。它们适用于需要少量固体颗粒的应用场合，以及不经常清理的场合。如果固体容易从筛网冲洗，并且流体可以排放到大气中，排放口上的排放阀将允许在不移除筛网的情况下进行清除，并且不中断工艺流程。

    特点

    • 机加工阀座确保完美贴合可拆卸的不锈钢筛网
    • 所有尺寸都配有法兰吹气盖，垫圈和塞子
    • 可以安装泄放阀代替塞子来去除颗粒物
    • 可以安装在垂直或水平管道中，并在筛网下端连接放气口

    连接标准法兰
    公称直径DN50-DN600
    压力等级PN16
    结构长度EN558-1 series 1
    温度范围-20°C ~ +230°C
    表面处理碳钢体喷涂系列B

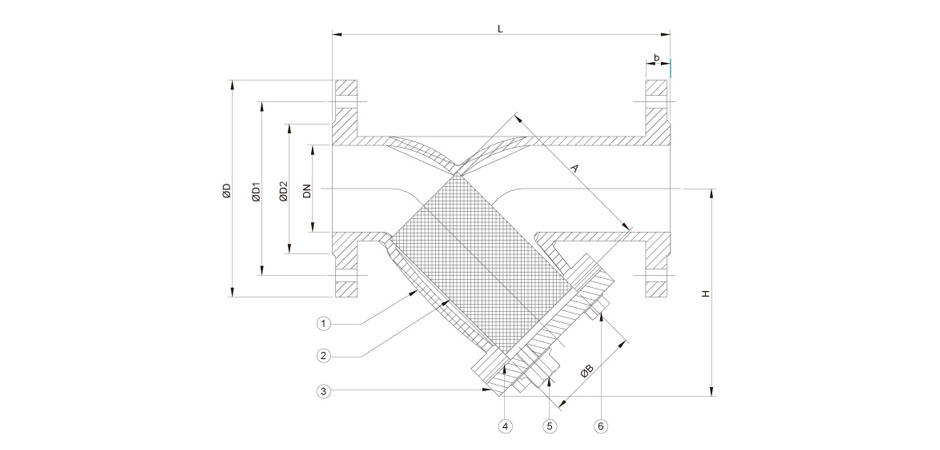

    编号零件名称材质
    1阀体WCB, CF8, CF8M
    2筛网SS304, SS316
    3阀盖WCB, CF8, CF8M
    4阀盖垫圈石墨
    5塞子SS304, SS316
    6螺栓SS304, SS316


    尺寸ABbDD1D2HL重量(kg)
    DN英寸
    502"1005418165125901302307
    652 1/2"125691818514510315529010
    803"165832020016012218531014
    1004"1851052022018015423035023
    1255"2051292225021018627040029
    1506"2261562228524020730048044
    2008"2902052434029526440060071
    25010"38925626400355328500730121
    30012"46030528455410374580850165
    35014"56035530520470438682980290
    40016"600405325805254907851100380
    45018"835470346405855509131200570
    50020"855520367156506109701250720
    60024"10706254084077072511601450980
