球铁体法兰连接高性能蝶阀  ★★★★★
  • A65
    • 一般信息 技术数据 零件清单和材料规范 尺寸(mm)

    A65A 系列： AWWA C504 CLASS150B & 250B & 300
    A65B 系列： BS5155 PN10,PN16,PN25,PN40

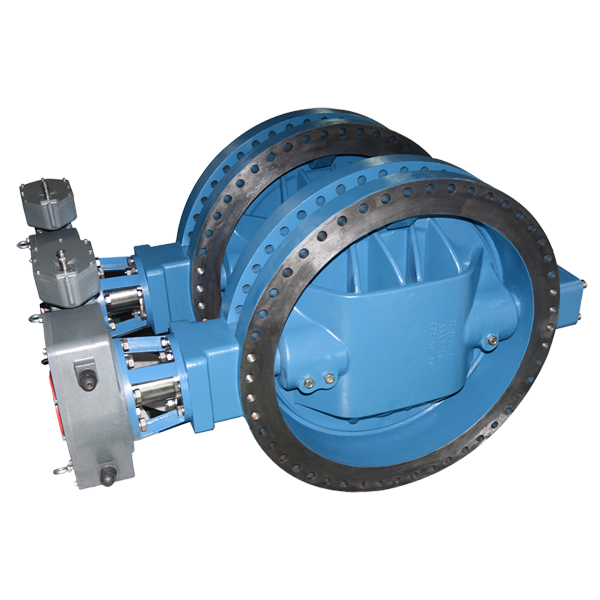

    A65 AWWA 系列高性能蝶阀的特征是球铁法兰式阀体，偏心阀板，和在 72” 尺寸以下可以达到 Class300工作压力的自密封阀座。除了工作压力，压力辅助密封的设计使阀门拥有低扭矩并且使橡胶阀座可以承担高达100000次的反复开关。

    A65 AWWA蝶阀是根据AWWA C504而设计的，可应用于水和废水的处理厂，供水系统，发电厂和其他工业厂房。该阀门可应用于需求高质量的场合以及经过彻底测试并需要长年无故障甚至在地震环境下使用。

    连接方式 双法兰 双法兰
    公称直径 3” to 72” (DN80-DN1800) DN350-DN3000
    最高工作压力 Up to 750PSI (50bar Class300) 40bar
    标准工作压力 285PSI (20bar Class150), 750PSI (50bar Class300) PN10,PN16,PN25,PN40
    设计标准 AWWA C504 AWWA C504
    结构长度 AWWA C504 BS5155
    上法兰 ISO 5211 ISO 5211
    密封测试 AWWA C504 BS 5155
    温度范围 -29°C to +200°C
    ( 取决于压力，介质，和材料 )    		 -29°C to +200°C
    ( 取决于压力，介质，和材料 )
    操作装置 齿轮箱，气动头，电动头 齿轮箱，气动头，电动头


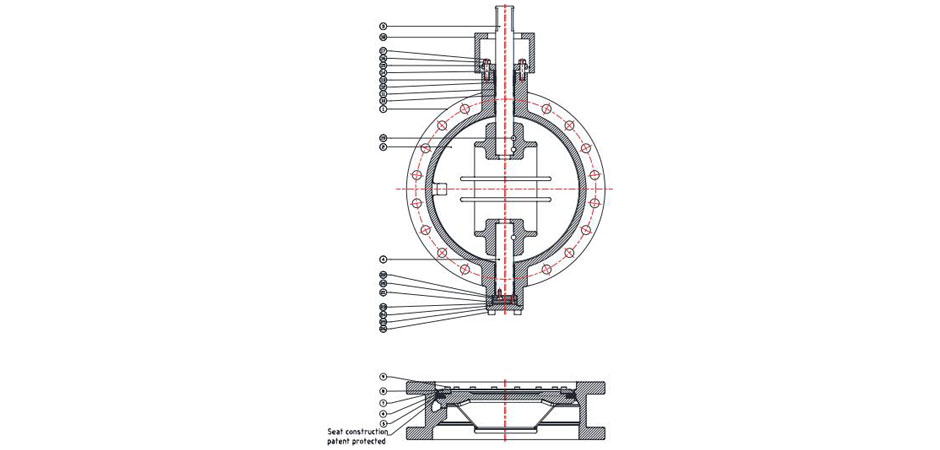

    No. 零件名称 材质 No. 零件名称 材质
    1 阀体 ASTM A536 65-45-12 14 填料压环 SS304
    2 阀板 ASTM A395 60-40-18 15 填料压盖 ASTM A516
    3 上轴 S30400    S17400 16 螺母 SS304
    4 下轴 S30400    S17400 17 螺栓 SS304
    5 防窜圈 EPDM 18 支架 ASTM A216 WCB
    6 O 形圈 EPDM 19 圆椎销 S17400
    7 阀体钢圈 SS304 20 阀轴垫圈 SS304
    8 压环 SS304 21 垫圈 SS304
    9 螺栓 SS304 22 螺钉 SS304
    10 衬套 SS316L+PTFE 23 螺钉 SS304
    11 O 形圈 EPDM 24 O 形圈 EPDM
    12 填料底环 SS304 25 底盖 Same as body
    13 填料 PTFE 26 螺栓 SS304



    Class150

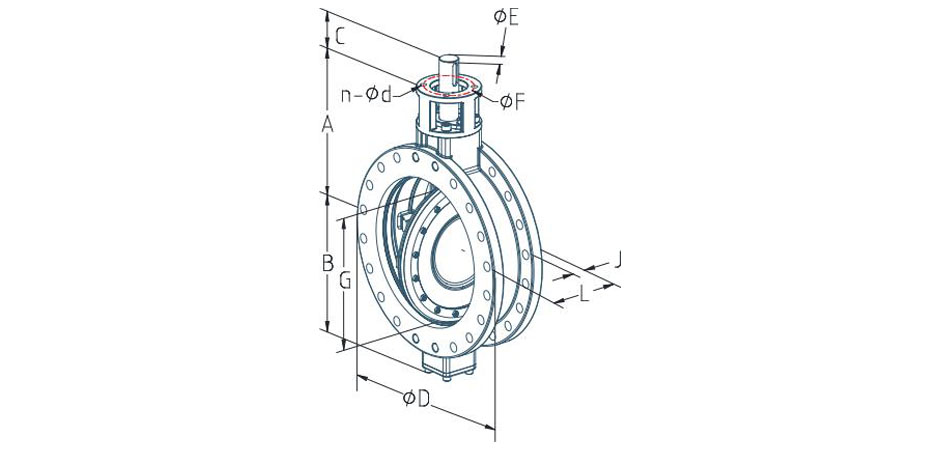

    尺寸    		 A B C D E F n d G J L 重量
    (kg)
    DN 英寸
    80 3" 145 100 17.5 190 11 70 4 10 / 19 127 30
    100 4" 170 124 17.5 230 14 70 4 10 / 22.3 127 40
    125 5" 185 144 17.5 255 14 70 4 10 / 22.3 127 45
    150 6" 203 150 18.5 280 17 102 4 12 50 23.9 127 50
    200 8" 239 186 24.5 345 22 102 4 12 70 27 152 85
    250 10" 275 226 24.5 405 22 102 4 12 80 28.6 203 120
    300 12" 307 251 30 485 27 125 4 14 120 30.2 203 160
    350 14" 414 276 45 535 44.5 125 4 14 160 32.4 203 230
    400 16" 520 396 76.2 595 50.8 165 4 22 190 35 203 290
    450 18" 550 430 76.2 635 57.2 165 4 22 220 38.1 203 310
    500 20" 550 444 95 700 63.5 165 4 22 250 43 203 390
    600 24" 657 514 80 815 76.2 254 8 18 300 46.1 203 565
    700 28" 720 525 80 925 76.2 254 8 18 330 54 305 810
    750 30" 750 550 115 985 92.1 254 8 18 370 54 305 1100
    800 32" 760 600 115 1060 92.1 298 8 22 400 60.3 305 1350
    900 36" 900 702 150 1170 111 298 8 22 450 88.9 305 1500
    1000 40" 1056 772 190 1290 127 406 8 38 500 88.9 305 2230
    1050 42" 1120 850 190 1345 127 406 8 38 520 66.7 305 2450
    1200 48" 1166 943 214 1510 143 406 8 38 600 69.9 381 2600
    1400 56" 1376 1080 224 1745 171.5 406 8 38 700 122.3 381 3600
    1600 64" 1440 1210 225 1930 184 406 8 38 800 102 457 4360
    1800 72" 1550 1320 260 2195 216 483 12 38 900 88.9 457 5100
    2100 84" 1700 1470 300 2535 216 603 20 38 900 98.4 610 5910
    2400 96" 2150 1620 300 2875 216 603 20 38 950 108 711 6100
