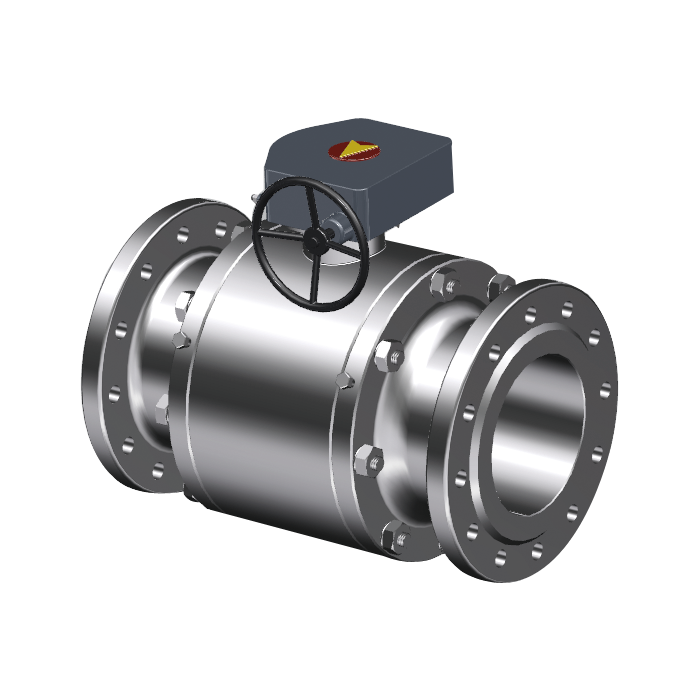

锻造固定球法兰球阀  ★★★★
  • B63
    • 一般信息 技术数据 零件清单和材料规范 尺寸(mm)

    概述

    B63系列铸造固定球法兰球阀根据API 608设计，适用于阻断各种介质。与浮动球阀相比，在压力作用下，阀球稳定在其位置，并且该压力将阀座推向阀球以形成密封性，所有负载都推向阀杆和轴承。因此，阀座受到保护，扭矩低，密封稳定，使用寿命长。锻造阀体使阀门符合严酷的工作条件。

    特点

    • 螺栓连接的阀盖，三片体阀体全通径设计有更好的Kv/Cv
    • 防脱出阀轴
    • 可提供纯PTFE和25％碳纤维增强RPTFE以及金属阀座
    • 用于球轴体的防静电装置
    • 防火安全设计
    • 固定式球
    • 法兰或对焊接头
    • 提供蜗轮传动装置

    设计标准API 608/API 6D
    放火标准API 607
    连接标准法兰符合ASME B16.5, 对焊符合ASME B16.25
    公称直径2"-36"
    压力等级ANSI Class150, ANSI Class300，ANSI Class600，ANSI Class900，ANSI Class1500，ANSI Class2500
    结构长度ASME B16.10
    温度范围-20°C ~ +200°C非金属阀座, -40°C ~ +360°C金属阀座
    操作装置手柄、齿轮箱


    编号零件名称材质
    1阀体A105F316LF2
    2阀球F304F316F304
    3阀座PTFE, RPTFE, PEEK, 金属阀座
    4阀轴SS304SS316SS304
    5阀盖A105F316LF2
    6阀盖垫圈石墨+316
    7填料组件RPTFE, 石墨
    8密封压盖SS316
    9密封螺栓A193 B7A193 B8A193 B7
    10阀盖螺栓A193 B7A193 B8A320 L7
    11阀盖螺母A194 2HA194 8A194 4
    12阀座弹簧SS304铬镍铁合金 X-750SS304
    13顶部法兰螺栓A193 B7A193 B8A193 B7
    14顶部法兰A105F316LF2
    15齿轮箱碳钢外壳

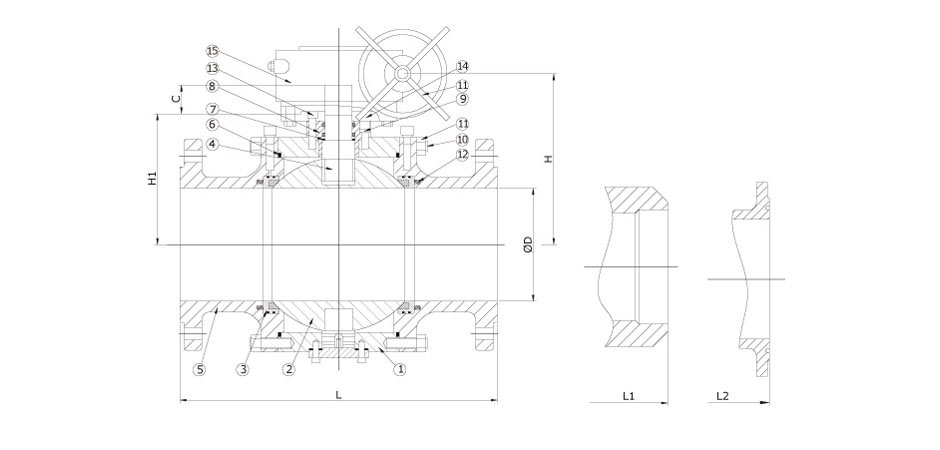

    尺寸 Class150 Class150
    重量(kg)    		 Class300 Class300
    重量(kg)
    DN 英寸 D C E F H H1 L L1 RF BW D C E F H H1 L L1 RF/RTJ BW
    50 2" 49 45 22 F10 120 114 178 216 28 25 49 45 22 F10 120 114 216 216 30 24
    65 2 1/2" 64 50 24 F10 150 120 190 241 35 28 64 50 24 F10 150 120 241 241 40 31
    80 3" 76 55 28 F12 180 140 203 283 55 49 76 55 28 F12 180 140 283 283 60 49
    100 4" 100 55 32 F12 235 164 229 305 80 71 100 55 32 F12 235 164 305 305 90 72
    150 6" 150 72 38 F16 250 229 394 457 190 182 150 72 38 F16 250 229 403 403 200 169
    200 8" 200 81 50 F25 280 275 457 521 290 277 200 81 50 F25 280 275 502 521 325 280
    250 10" 250 81 55 F25 320 315 533 559 445 423 250 81 55 F25 320 315 568 559 490 424
    300 12" 300 110 63 F25 390 355 610 635 570 553 300 110 63 F25 390 355 648 635 690 598
    350 14" 350 110 68 F25 420 387 686 762 780 747 350 110 68 F25 420 387 762 762 990 872
    400 16" 400 115 78 F25 555 436 762 838 1520 1481 400 115 78 F25 555 436 838 838 1810 1665
    450 18" 450 115 92 F25 600 470 864 914 2300 2266 450 115 92 F25 600 470 914 914 2620 2440
    500 20" 500 115 98 F30 635 525 914 991 2500 2460 500 115 98 F30 635 525 991 991 2860 2635
    600 24" 600 130 105 F30 710 616 1067 1143 3950 3904 600 130 105 F30 710 616 1143 1143 4430 4075
