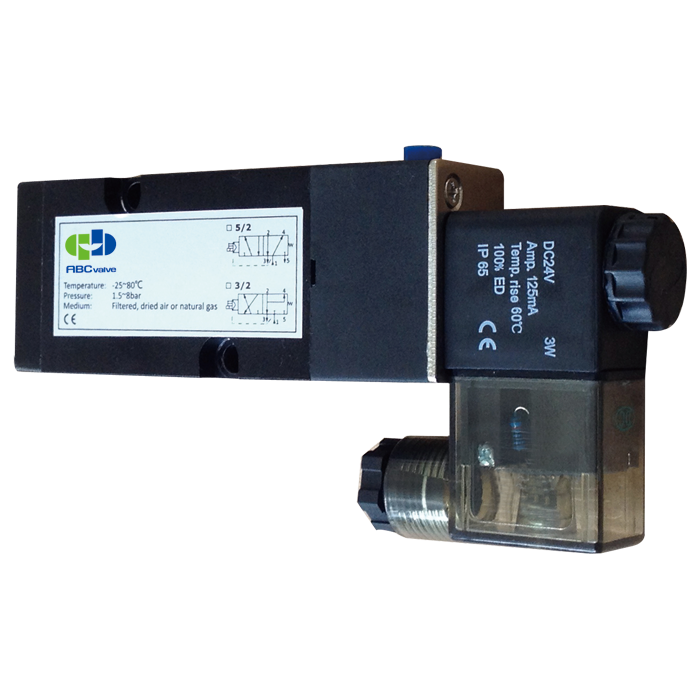

 电磁阀 ★★★ P70
概述 P70系列电磁阀适用于气压传动装置的空气供应。 特点 • 坚固的工业5/2和3/2方式电磁阀 • 功耗低,使用寿命长 • 按NAMUR标准直接安装在执行器上 • 表面经过阳极氧化处理,防腐蚀(20μ) • 低温施工可用 • 用于测试或供应电压不足的手动操作 • 受弹簧影响的活塞确保电磁阀在停电时恢复到起始点 • 每个电磁阀都经过功能测试和压力测试
| 项目 | 规格 | | 作用形式 | 5/2, 3/2 way | | 耗气量 | 1100 L/min at 5bar | | 流量系数 | Kv=0.95 m3/h | | 单线圈对应气压 | 2bar ~ 8bar | | 线圈 | 24VDC, 24VAC, 230VAC. 可选 110 V | | 电压显示 | LED(Light emitting diode) | | 电流 | 24VDC-4W, 24VAC-4VA, 230VAD-4VA | | 温度 | -25℃ ~ +80℃ | | 连接 | NAMUR, 1/4" inlet/outlet. 可选: NAMUR, 1/2" inlet/outlet | | 介质 | 空气或无腐蚀气体 | | 气源质量 | DIN/ISO 8573-1 Class3 | | 连线 | DIN 46244 | | 线圈防护等级 | IP65 NEMA 4, 4X | | 表面处理 | 硬质氧化-20μ |

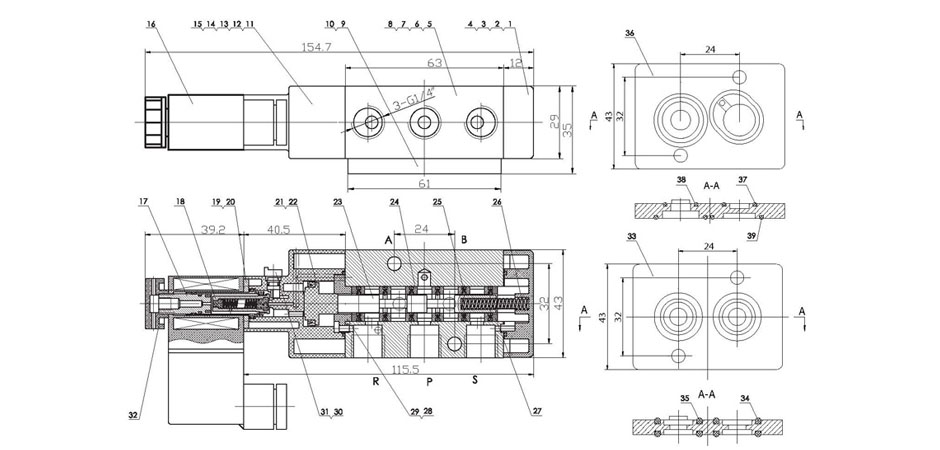

| 编号 | 零件名称 | 材质 | | 1 | 螺母 | PA66 | | 2 | 线圈 | | | 3 | 电枢 | | | 4 | 金属片 | SS304 | | 5 | 先导阀体 | 铝 ADC12 | | 6 | 垫圈 | 铝 | | 7 | 阀体 | 铝 ADC12 | | 8 | 磁芯 | 铝 | | 9 | O型圈 | NBR | | 10 | 弹簧 | SS304 | | 11 | 螺栓 | SS304 | | 12 | 连接头 | PA66 | | 13 | 手动棒 | PA66 | | 14 | 密封 | NBR | | 15 | 底盖 | 铝 ADC12 |
|
| 项目 | 规格 | | 作用形式 | 5/2, 3/2 way | | 耗气量 | 1100 L/min at 5bar | | 流量系数 | Kv=0.95 m3/h | | 单线圈对应气压 | 2bar ~ 8bar | | 线圈 | 24VDC, 24VAC, 230VAC. 可选 110 V | | 电压显示 | LED(Light emitting diode) | | 电流 | 24VDC-4W, 24VAC-4VA, 230VAD-4VA | | 温度 | -25℃ ~ +80℃ | | 连接 | NAMUR, 1/4" inlet/outlet. 可选: NAMUR, 1/2" inlet/outlet | | 介质 | 空气或无腐蚀气体 | | 气源质量 | DIN/ISO 8573-1 Class3 | | 连线 | DIN 46244 | | 线圈防护等级 | IP65 NEMA 4, 4X | | 表面处理 | 硬质氧化-20μ |
概述 P70系列电磁阀适用于气压传动装置的空气供应。 特点 • 坚固的工业5/2和3/2方式电磁阀 • 功耗低,使用寿命长 • 按NAMUR标准直接安装在执行器上 • 表面经过阳极氧化处理,防腐蚀(20μ) • 低温施工可用 • 用于测试或供应电压不足的手动操作 • 受弹簧影响的活塞确保电磁阀在停电时恢复到起始点 • 每个电磁阀都经过功能测试和压力测试

| 编号 | 零件名称 | 材质 | | 1 | 螺母 | PA66 | | 2 | 线圈 | | | 3 | 电枢 | | | 4 | 金属片 | SS304 | | 5 | 先导阀体 | 铝 ADC12 | | 6 | 垫圈 | 铝 | | 7 | 阀体 | 铝 ADC12 | | 8 | 磁芯 | 铝 | | 9 | O型圈 | NBR | | 10 | 弹簧 | SS304 | | 11 | 螺栓 | SS304 | | 12 | 连接头 | PA66 | | 13 | 手动棒 | PA66 | | 14 | 密封 | NBR | | 15 | 底盖 | 铝 ADC12 |
|
