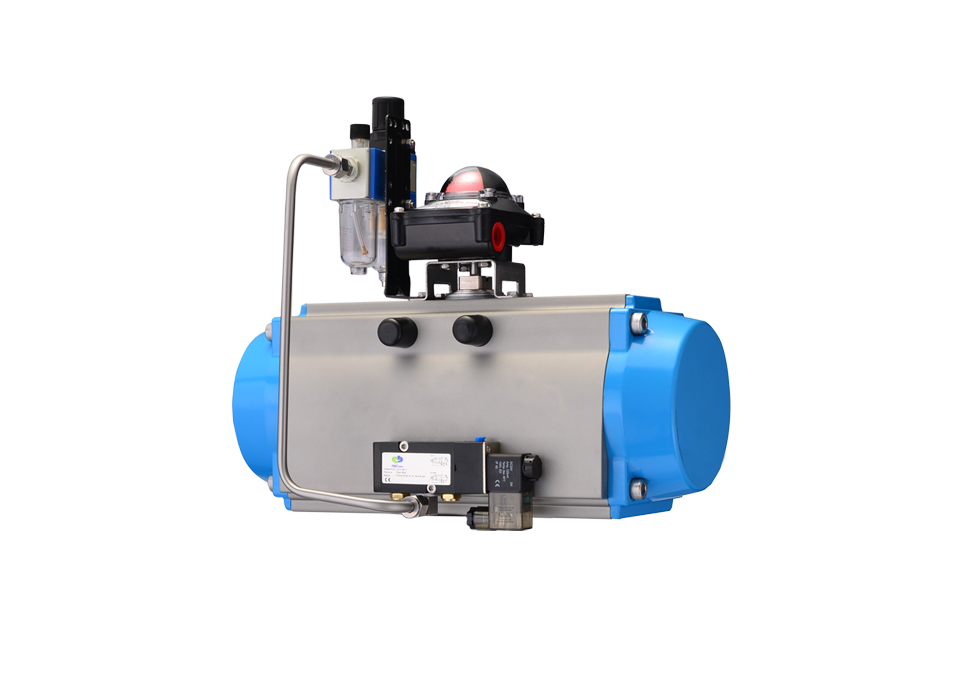

气动执行器  ★★★
  • P41
  • 概述

    ·高品质工业气动执行机构
    ·坚固氧化铝外壳
    ·ISO5211国际标准连接
    ·采用国标通用的NAMUR (VDIDE) 标准连接电磁阀装有用于感应传感器的塑料/金属指示器

    技术参数

    扭矩: 9-1400Nm,压力 6 bar

    填充:2.0-10bar 干燥过滤空气 (Pneurop/ISO Class 4)

    连接:Namur界面以及2 pcs.1/4”BSPP

    调节: 打开/关闭可实施±5°微调 (-5...5°及 85...95°)


    应用

    四分之一回转阀,即蝶阀,球阀,阻尼器等。

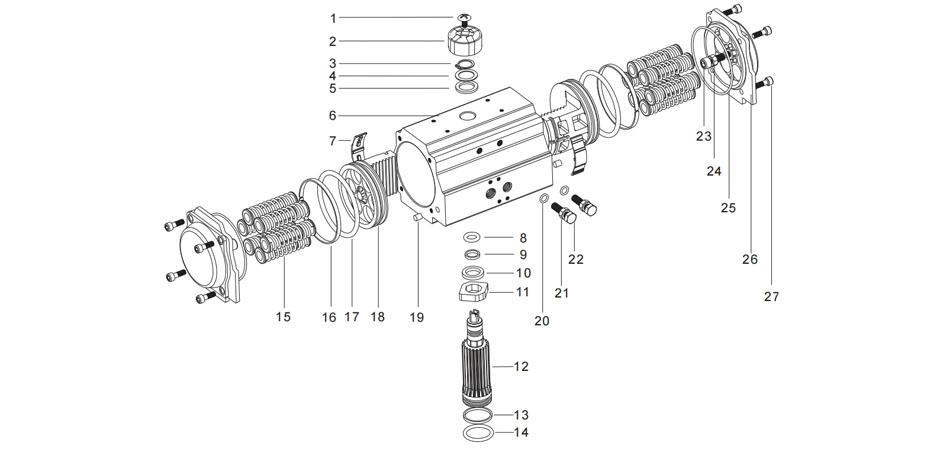

    No. 零件名称 材质
    1 指示器螺钉 不锈钢304*ABS
    2 指示器 塑料(ABS)/不锈钢304
    3 弹性挡圈 不锈钢304
    4 垫片 不锈钢304
    5 外垫片 工程塑料(POM)
    6 缸体 铝合金(6005-T5)
    7 导板 工程塑料(POM)
    8 上轴O型圈 丁腈橡胶
    9 上轴支承圈 工程塑料(POM)
    10 内垫片 工程塑料(POM)
    11 凸轮 45
    12 45钢镀镍
    13 下轴支承圈 工程塑料(POM)
    14 下轴O型圈 丁腈橡胶
    16 活塞支承圈 活塞支承圈
    17 活塞O型圈 丁腈橡胶
    18 活塞 (A380)
    19 塞头 丁腈橡胶
    20 调节螺杆O型圈 丁腈橡胶
    21 调节螺杆螺母 不锈钢304
    22 调节螺杆 不锈钢304
    23 限位螺杆 不锈钢304
    24 限位螺杆螺母 不锈钢304
    25 端盖O型圈 丁腈橡胶
    26 端盖 (A380)
    27 端盖紧固螺钉 不锈钢304
