球铁对夹双板止回阀  ★★★★
  • C12
  • 概述

    C12系列球铁对夹双板止回阀是一种自动止回阀,适用于允许单向流动并防止相反方向回流。在上游压力超过下游压力和弹簧弹性的情况下,板打开。当流速上游减小或停止时,弹簧将在流动逆转之前自动关闭双板。这可以形成正向关闭逆流并消除系统浪涌和水锤。

    特点

    • 短结构长度尺寸
    • 重量比传统的止回阀更轻
    • 由于双阀板设计,开启压力低,关闭快速
    • 停止轴在高流速下可稳定住板
    • 长臂弹簧可防止阀座上的摩擦

    连接标准对夹式
    公称直径DN50-DN1200
    压力等级PN10, PN16, PN25, ANSI CLASS150
    结构长度EN558系列16
    温度范围-20°C ~ +85°C for NBR seat
    -20°C ~ +130°C for EPDM seat
    -20°C ~ +180°C for FPM seat
    涂层环氧喷涂

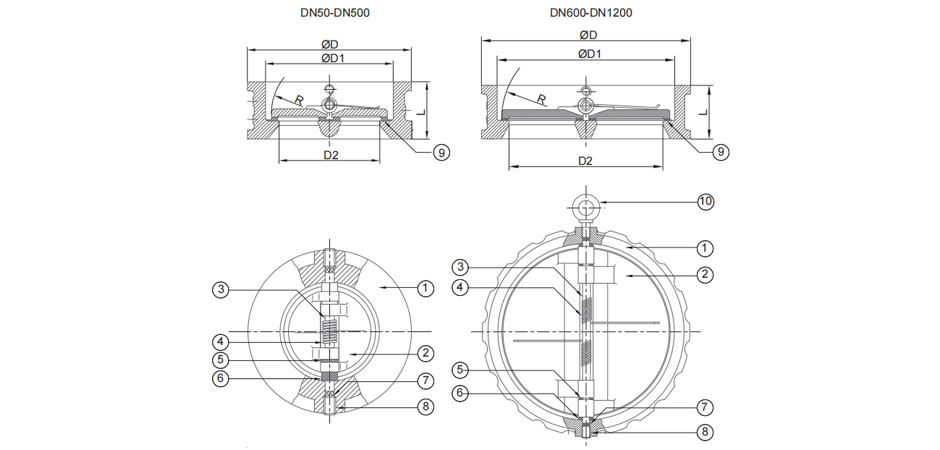

    编号零件名称材质
    1阀体球墨铸铁
    2阀板CF8,CF8M
    3阀轴SS304,SS316
    4弹簧SS304,SS316
    5轴承PTFE
    6轴承PTFE
    7O型密封圈和阀座一样
    8六角螺钉SS304,SS316
    9阀座NBR,EPDM,FPM
    10吊环螺栓SS304,SS316


    尺寸DD1D2LR重量(kg)
    DN英寸PN10PN16PN25Class150
    502"109109109104654043291.5
    652 1/2"129129129123806046362.4
    803"144144144136947064433.6
    1004"1641641641741178864535.7
    1255"19419419619614511570667.3
    1506"22022022622217013476799
    2008"2752752862792241828910417.2
    25010"33033034333926522011412726.3
    30012"38038640340931026011414842.1
    35014"44044646045036029812717255.2
    40016"49149451751441035014019775.3
    45018"541558567549450385152218101.2
    50020"596620627606505438152241111.3
    60024"698737734717624538178295172
    70028"813807836831720680229350340
    80032"920914945939825770241400520
    90036"1020101410451047903898241450600
    100040"112711311158116210551050300500820
    120048"13441344 1384120512003506001300
