B20两片体螺纹连接球阀- B系列，球阀-无锡美瑞克阀门制造有限公司

产品列表▼

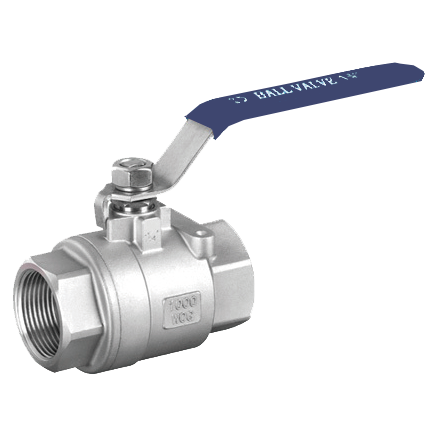

两片体螺纹连接球阀

B20

一般信息技术数据零件清单和材料规范尺寸(mm)

概述

B20系列两片体螺纹连接球阀是全通径设计，适用于阻断各种无杂质的介质，如空气、气体、水、油、液等。

特点

• 两片体阀体紧凑设计全通径设计有更好的Kv/Cv
• 精铸不锈钢铸件，表面细致
• 防脱出阀轴
• 纯PTFE阀座

连接标准	螺纹 BSPP, 或 NPT, BSPT
公称直径	1/4"-4"
压力等级	PN63
温度范围	-20°C ~ +200°C
操作装置	手柄带锁

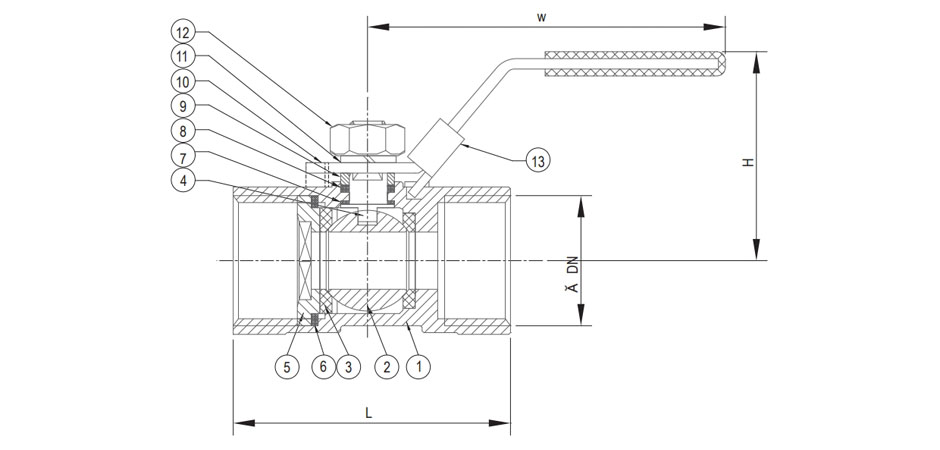

No.	零件名称	材质
1	阀体	CF8
2	阀球	SS304
3	阀座	PTFE
4	阀轴	SS304
5	阀盖	CF8
6	阀体垫圈	PTFE
7	止推垫圈	PTFE
8	阀轴填料	PTFE
9	压紧螺母	SS304
10	手柄	SS304
11	螺母垫圈	SS304
12	螺母	SS304
13	锁定装置	SS304

尺寸		C	d	H	L	W	重量(kg)
DN	英寸	C	d	H	L	W	重量(kg)
10	1/4"	10	10.5	51.5	48	100	0.3
12	3/8"	10	10.5	51.5	48	100	0.3
15	1/2"	12.5	14	57.5	54	100	0.3
20	3/4"	13	19	64.5	62	120	0.6
25	1"	15.5	24	68	73	120	0.8
32	1 1/4"	17.5	31	79.5	87	150	1.3
40	1 1/2"	18	38	90.5	96	170	2
50	2"	18	48	98	108	170	3
65	2 1/2"	24	64	122	138	250	6
80	3"	27.5	76	132	164	250	9
100	4"	28	98	163	193	300	12
