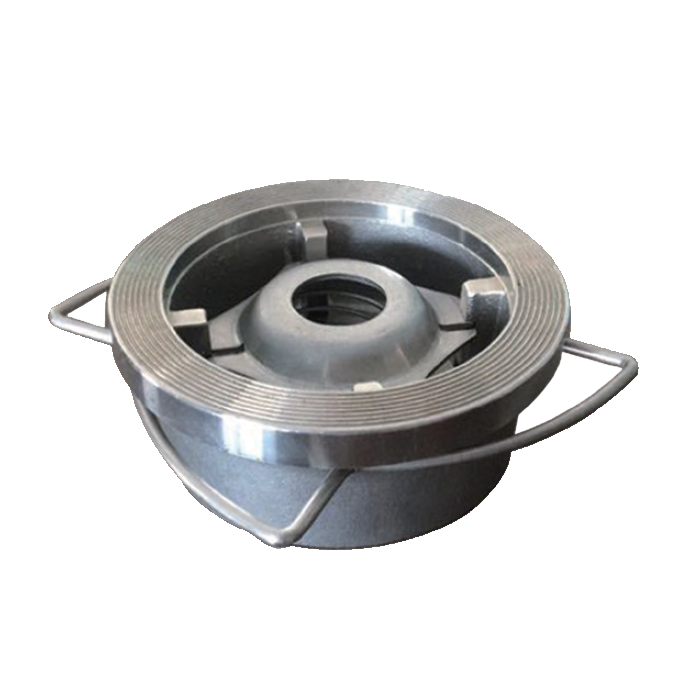

对夹升降式止回阀
C11
|
概述 当打开力超过闭合力时，C11系列对夹升降式止回阀将打开。打开力取决于压力或流量以及关闭弹簧张力的闭合力，闭合重量，安装位置和止回阀的尺寸。对夹设计与传统阀门相比大大减轻了重量。
它们已被广泛应用于船舶和海洋工业，石化工业，制药工业，加热和冷却，通风，冷杉保护系统，水工业，啤酒和饮料工业。 特点 • 对夹连接缩短了结构长度尺寸自定心设计
• 低压降
• 易于安装和维护
• 可以安装在垂直管道上，并且可以向下流动
| 连接标准 | 对夹式 | | 公称直径 | DN15-DN200 | | 压力等级 | PN6, PN10, PN16, PN25, PN40; ANSI CLASS150,CLASS300 | | 结构长度 | EN558 系列 49 (DIN 3202 K4) | | 温度范围 | -20°C ~ +95°C for NBR seat | | -20°C ~ +130°C for EPDM seat | | -20°C ~ +180°C for FPM seat | | -29°C ~ +400°C for metal to metal seat | | 涂层 | 碳钢阀体镀锌 |
| 编号 | 零件名称 | 材质 | | 1 | 阀体 | 碳钢镀锌,SS316L | | 2 | 阀板 | SS304,SS316L,SS304/SS316+EPDM/NBR/VITON | | 3 | 阀座 | SS316L | | 4 | 弹簧 | SS321 | | 5 | 导向器 | SS316L | | 6 | 环 | SS316L | | 7 | 衬套 | SS316L | | 8 | 螺丝 | SS316L |

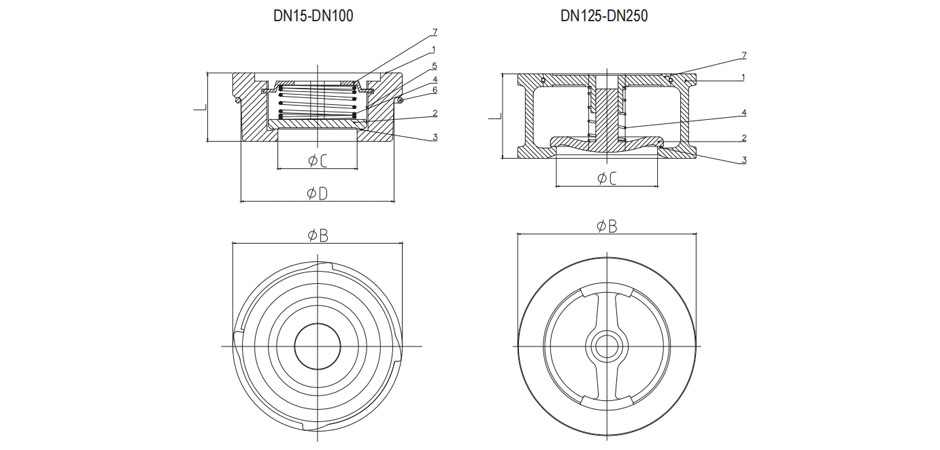

| 尺寸 | B | C | D | L | 重量(kg) | | DN | 英寸 | | 15 | 1/2" | 60 | 15 | 43 | 16 | 0.1 | | 20 | 3/4" | 74 | 20 | 49 | 19 | 0.2 | | 25 | 1" | 85 | 25 | 61 | 22 | 0.3 | | 32 | 1 1/4" | 95 | 32 | 69 | 28 | 0.4 | | 40 | 1 1/2" | 104 | 39 | 78 | 32 | 0.5 | | 50 | 2" | 120 | 48 | 98 | 40 | 1.1 | | 65 | 2 1/2" | 140 | 63 | 115 | 46 | 1.5 | | 80 | 3" | 161 | 76 | 137 | 50 | 2.3 | | 100 | 4" | 186 | 90 | 158 | 60 | 3.5 | | 125 | 5" | - | 112 | 194 | 90 | 5.9 | | 150 | 6" | - | 135 | 220 | 106 | 8.3 | | 200 | 8" | - | 180 | 275 | 140 | 15.4 |
| 连接标准 | 对夹式 | | 公称直径 | DN15-DN200 | | 压力等级 | PN6, PN10, PN16, PN25, PN40; ANSI CLASS150,CLASS300 | | 结构长度 | EN558 系列 49 (DIN 3202 K4) | | 温度范围 | -20°C ~ +95°C for NBR seat | | -20°C ~ +130°C for EPDM seat | | -20°C ~ +180°C for FPM seat | | -29°C ~ +400°C for metal to metal seat | | 涂层 | 碳钢阀体镀锌 |
概述 当打开力超过闭合力时，C11系列对夹升降式止回阀将打开。打开力取决于压力或流量以及关闭弹簧张力的闭合力，闭合重量，安装位置和止回阀的尺寸。对夹设计与传统阀门相比大大减轻了重量。
它们已被广泛应用于船舶和海洋工业，石化工业，制药工业，加热和冷却，通风，冷杉保护系统，水工业，啤酒和饮料工业。 特点 • 对夹连接缩短了结构长度尺寸自定心设计
• 低压降
• 易于安装和维护
• 可以安装在垂直管道上，并且可以向下流动
| 编号 | 零件名称 | 材质 | | 1 | 阀体 | 碳钢镀锌,SS316L | | 2 | 阀板 | SS304,SS316L,SS304/SS316+EPDM/NBR/VITON | | 3 | 阀座 | SS316L | | 4 | 弹簧 | SS321 | | 5 | 导向器 | SS316L | | 6 | 环 | SS316L | | 7 | 衬套 | SS316L | | 8 | 螺丝 | SS316L |
| 尺寸 | B | C | D | L | 重量(kg) | | DN | 英寸 | | 15 | 1/2" | 60 | 15 | 43 | 16 | 0.1 | | 20 | 3/4" | 74 | 20 | 49 | 19 | 0.2 | | 25 | 1" | 85 | 25 | 61 | 22 | 0.3 | | 32 | 1 1/4" | 95 | 32 | 69 | 28 | 0.4 | | 40 | 1 1/2" | 104 | 39 | 78 | 32 | 0.5 | | 50 | 2" | 120 | 48 | 98 | 40 | 1.1 | | 65 | 2 1/2" | 140 | 63 | 115 | 46 | 1.5 | | 80 | 3" | 161 | 76 | 137 | 50 | 2.3 | | 100 | 4" | 186 | 90 | 158 | 60 | 3.5 | | 125 | 5" | - | 112 | 194 | 90 | 5.9 | | 150 | 6" | - | 135 | 220 | 106 | 8.3 | | 200 | 8" | - | 180 | 275 | 140 | 15.4 |
|
|
|
