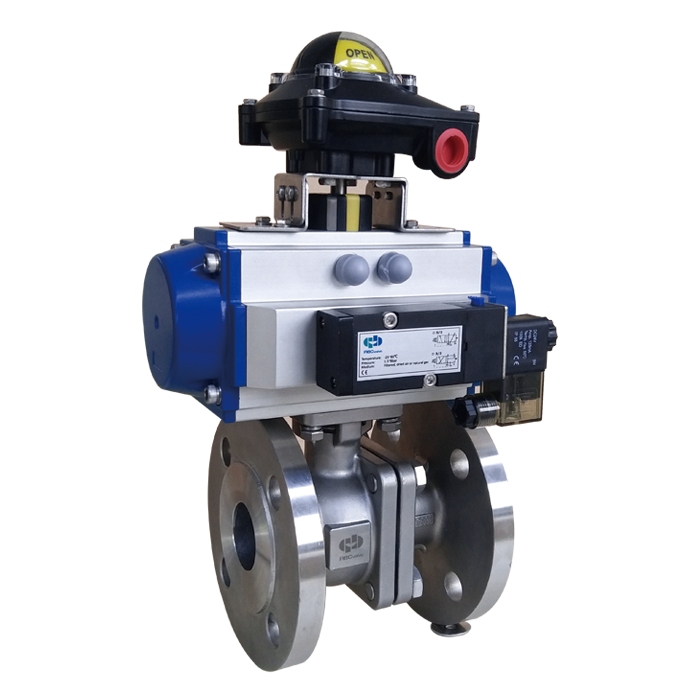

两片体法兰连接球阀
B50
|
概述 B50系列两片体法兰连接球阀是全通径设计，适用于阻断各种空气、气体、水、油、液等无杂质介质。 特点 • 两片体阀体紧凑设计全通径设计有更好的Kv/Cv
• 精铸阀体，无铸造缺陷，表面细致
• 防脱出阀轴
• 可提供纯PTFE和25％碳纤维增强RPTFE阀座
• 球槽内有减压孔
• ISO5211整体法兰，方便自动化
• 用于球轴体的防静电装置
• 防火安全设计
| 连接标准 | 法兰适合EN1092-1 | | 公称直径 | 1/2"-4" | | 压力等级 | PN40 for DN15-DN50, PN16 for DN65-DN100 | | 结构长度 | DIN3202 F4 | | 温度范围 | -20°C ~ +200°C | | 操作装置 | 手柄、气动头、电动头 |

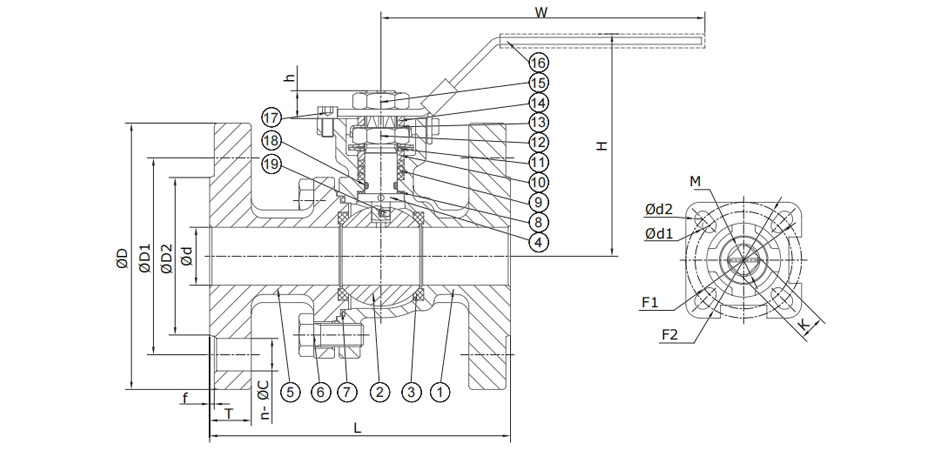

| 编号 | 零件名称 | 材质 | | 1 | 阀体 | CF8M | CF8 | WCB | | 2 | 阀球 | SS316L | SS304 | SS304 | | 3 | 阀座 | PTFE,RPTFE | | 4 | 阀杆 | SS316L | SS304 | SS304 | | 5 | 阀盖 | CF8M | CF8 | WCB | | 6 | 螺栓 | A193 B8M | A193 B8 | A193 B7 | | 7 | 阀体垫圈 | PTFE | | 8 | 止推垫圈 | PTFE,RPTFE | | 9 | V型圈填料 | PTFE,RPTFE | | 10 | 密封压盖 | SS304 | | 11 | 碟簧 | SS304 | | 12 | 螺母 | SS304 | | 13 | 定位锁盖 | SS304 | | 14 | 垫圈 | SS304 | | 15 | 螺母 | SS304 | | 16 | 拉杆 | SS304 | | 17 | 定位销 | SS304 | | 18 | O型密封圈 | FPM | | 19 | 防静电装置 | SS304 |
| 尺寸 | d | n | C | D | D1 | D2 | f | T | H | L | W | 安装用法兰 | 阀轴 | 重量(kg) | | DN | 英寸 | ISO5211 | F1 | d1 | F2 | d2 | K | h | M | | 15 | 1/2" | 15 | 4 | 14 | 95 | 65 | 45 | 2 | 16 | 75 | 115 | 110 | F03+F04 | 36 | 3 | 42 | 3 | 9 | 10 | M12 | 2.3 | | 20 | 3/4" | 20 | 4 | 14 | 105 | 75 | 58 | 2 | 18 | 83 | 120 | 110 | F03+F04 | 36 | 3 | 42 | 3 | 9 | 10 | M12 | 3 | | 25 | 1" | 25 | 4 | 14 | 115 | 85 | 68 | 2 | 18 | 90 | 125 | 150 | F04+F05 | 42 | 3 | 50 | 3.5 | 11 | 12 | M14 | 4 | | 32 | 1 1/4" | 32 | 4 | 18 | 140 | 100 | 78 | 2 | 18 | 102 | 130 | 150 | F04+F05 | 42 | 3 | 50 | 3.5 | 11 | 12 | M14 | 6 | | 40 | 1 1/2" | 38 | 4 | 18 | 150 | 110 | 88 | 3 | 18 | 114 | 140 | 190 | F05+F07 | 50 | 3.5 | 70 | 4.5 | 14 | 15 | M18 | 8 | | 50 | 2" | 49 | 4 | 18 | 165 | 125 | 102 | 3 | 18 | 122 | 150 | 190 | F05+F07 | 50 | 3.5 | 70 | 4.5 | 14 | 15 | M18 | 10 | | 65 | 2 1/2" | 64 | 4 | 18 | 185 | 145 | 122 | 3 | 18 | 168 | 170 | 300 | F05+F07 | 50 | 3.5 | 70 | 4.5 | 14 | 15 | M18 | 15 | | 80 | 3" | 76 | 8 | 18 | 200 | 160 | 138 | 3 | 20 | 179 | 180 | 300 | F07+F10 | 70 | 4.5 | 102 | 5.5 | 17 | 18 | M22 | 21 | | 100 | 4" | 100 | 8 | 18 | 220 | 180 | 158 | 3 | 20 | 197 | 190 | 300 | F07+F10 | 70 | 4.5 | 102 | 5.5 | 17 | 18 | M22 | 28 |
