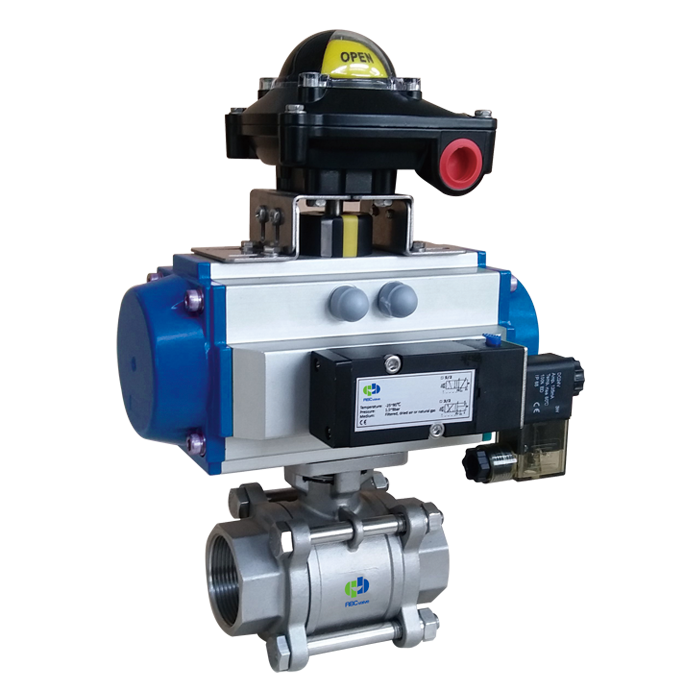

带ISO上法兰三片体球阀
B35
|
概述 B35系列带ISO上法兰三片体球阀是全通径设计，适用于阻断各种空气、气体、水、油、液等无杂质介质。三片体设计使得维修方便，无需拆卸阀盖。这种阀门的对焊和螺纹焊备受欢迎。 特点 • 三片体紧凑式设计，便于现场维护全通径设计有更好的Kv/Cv
• 精铸不锈钢铸件，表面细致
• 防脱出阀轴
• 可提供纯PTFE和25％碳纤维增强RPTFE阀座
• 球槽内有减压孔
• ISO5211整体上法兰，方便自动化
• 用于球轴体的防静电装置
| 连接标准 | 螺纹BSPP-ISO228/1,对焊ISO1127 | | 公称直径 | 1/2"-4" | | 压力等级 | PN63 for 1/2"-2", PN40 for 2 1/2"-4" | | 结构长度 | DIN3202 M3 | | 温度范围 | -20°C to +200°C | | 操作装置 | 手柄，气动头，电动头 |

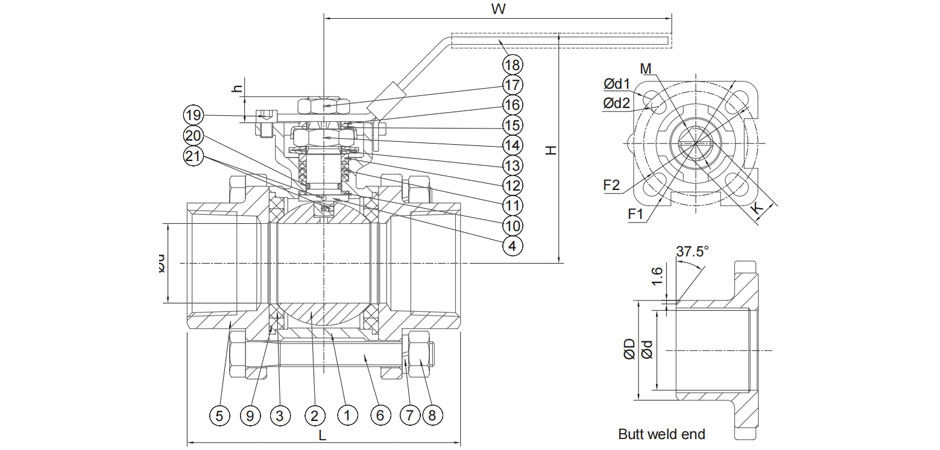

| No. | 零件名称 | 材质 | | 1 | 阀体 | CF8M | CF8 | WCB | | 2 | 阀球 | SS316L | SS304 | SS304 | | 3 | 阀座 | PTFE,RPTFE | | 4 | 阀轴 | SS316L | SS304 | SS304 | | 5 | 阀盖 | CF8M | CF8 | WCB | | 6 | 螺栓 | SS304 | | 7 | 垫圈 | SS304 | | 8 | 螺母 | SS304 | | 9 | 阀体密封 | PTFE | | 10 | 止推垫圈 | PTFE,RPTFE | | 11 | V型圈填料 | PTFE,RPTFE | | 12 | 密封压盖 | SS304 | | 13 | 碟簧 | SS304 | | 14 | 螺母 | SS304 | | 15 | 定位锁片 | SS304 | | 16 | 垫圈 | SS304 | | 17 | 螺母 | SS304 | | 18 | 手柄 | SS304 | | 19 | 定位螺栓 | SS304 | | 20 | O型密封圈 | FPM | | 21 | 防静电装置 | SS304 |
| 尺寸 | d | D | H | L | W | 安装用法兰 | 阀轴 | 重量(kg) | | DN | 英寸 | ISO5211 | F1 | d1 | F2 | d2 | K | h | M | | 15 | 1/2" | 15 | 21.6 | 77 | 75 | 120 | F03+F04 | 36 | 3 | 42 | 3 | 9 | 10 | M12 | 0.6 | | 20 | 3/4" | 20 | 27.2 | 82 | 80 | 120 | F03+F04 | 36 | 3 | 42 | 3 | 9 | 10 | M12 | 0.7 | | 25 | 1" | 25 | 34.0 | 90 | 90 | 140 | F04+F05 | 42 | 3 | 50 | 3.5 | 11 | 12 | M14 | 1.1 | | 32 | 1 1/4" | 32 | 42.8 | 95 | 110 | 140 | F04+F05 | 42 | 3 | 50 | 3.5 | 11 | 12 | M14 | 1.6 | | 40 | 1 1/2" | 38 | 48.6 | 104 | 120 | 190 | F05+F07 | 50 | 3.5 | 70 | 4.5 | 14 | 15 | M18 | 2.5 | | 50 | 2" | 49 | 60.5 | 112 | 140 | 190 | F05+F07 | 50 | 3.5 | 70 | 4.5 | 14 | 15 | M18 | 3.7 | | 65 | 2 1/2" | 64 | 76.3 | 120 | 185 | 230 | F05+F07 | 50 | 3.5 | 70 | 4.5 | 14 | 15 | M18 | 7 | | 80 | 3" | 76 | 90.0 | 132 | 205 | 260 | F07+F10 | 70 | 4.5 | 102 | 5.5 | 17 | 18 | M22 | 10 | | 100 | 4" | 100 | 116.0 | 160 | 240 | 300 | F07+F10 | 70 | 4.5 | 102 | 5.5 | 17 | 18 | M22 | 19 |
| 连接标准 | 螺纹BSPP-ISO228/1,对焊ISO1127 | | 公称直径 | 1/2"-4" | | 压力等级 | PN63 for 1/2"-2", PN40 for 2 1/2"-4" | | 结构长度 | DIN3202 M3 | | 温度范围 | -20°C to +200°C | | 操作装置 | 手柄，气动头，电动头 |
