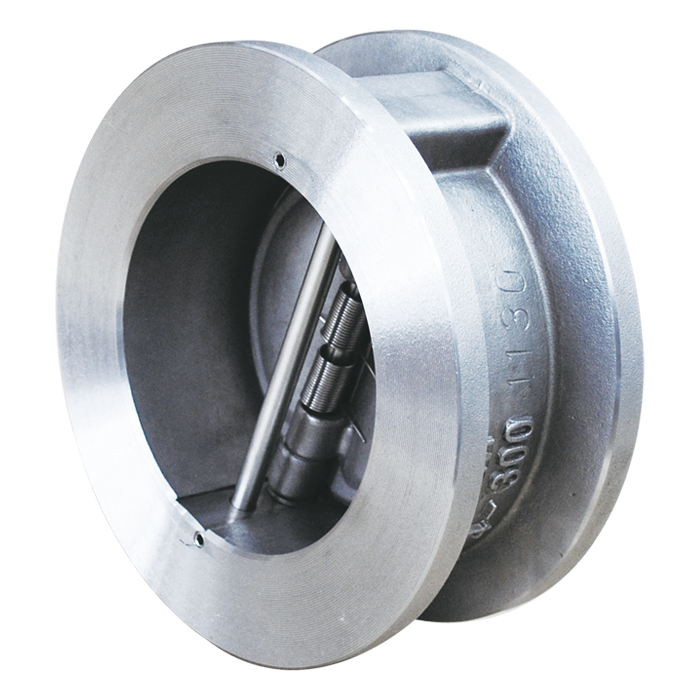

铸钢不锈钢内置式双板止回阀

C23

一般信息技术数据零件清单和材料规范尺寸(mm)

概述

C23系列铸钢不锈钢内置式双板止回阀是一种自动止回阀，可允许一个方向的流动并防止相反方向的回流。在上游压力超过下游压力和弹簧弹性的情况下，板打开。当流速上游减小或停止时，弹簧将在流动逆转之前自动关闭双板。这可以形成正向关闭逆流并消除系统浪涌和水锤。

特点

• 短结构长度尺寸• 重量比传统的全身止回阀更轻
• 由于双阀板设计，开启压力低• 停止轴在高流速下稳定住板• 长臂弹簧可防止阀座上的摩擦
★无丝塞设计消除了通向大气的潜在泄漏路径并符合行业短时排放控制要求

连接标准	对夹式
公称直径	DN50-DN600
压力等级	ANSI CLASS300, ANSI CLASS600, ANSI CLASS900, ANSI CLASS1500
结构长度	API 594
钢体涂层	碳钢为喷涂系列B

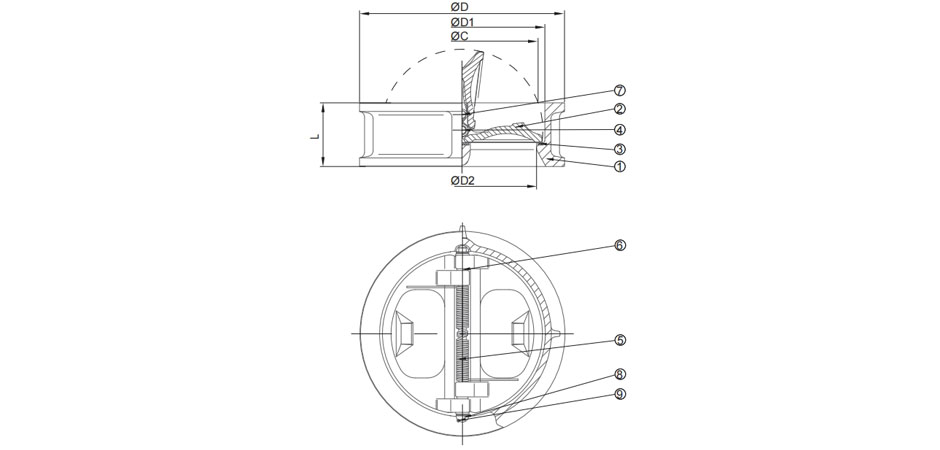

编号	零件名称	材质
1	阀体	WCB, CF8, CF8M
2	阀板	CF8, CF8M
3	阀座	Cr13, 硬合金
4	阀轴	SS304, SS316
5	弹簧	SS301, SS321
6	轴承	金属阀座：SS316
7	定位销	SS304, SS316
8	导向器	SS304, SS316
9	定位螺钉	SS304, SS316
10	吊环螺栓	SS304, SS316

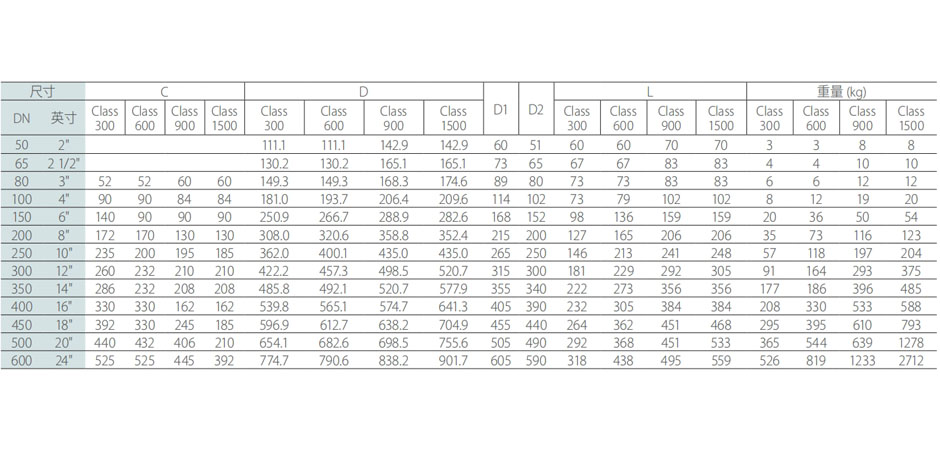

C				D				D1	D2	L				重量(kg)
Class 300	Class 600	Class 900	Class 1500	Class 300	Class 600	Class 900	Class 1500	D1	D2	Class 300	Class 600	Class 900	Class 1500	Class 300	Class 600	Class 900	Class 1500
				111.1	111.1	142.9	142.9	60	51	60	60	70	70	3	3	8	8
				130.2	130.2	165.1	165.1	73	65	67	67	83	83	4	4	10	10
52	52	60	60	149.3	149.3	168.3	174.6	89	80	73	73	83	83	6	6	12	12
90	90	84	84	181.0	193.7	206.4	209.6	114	102	73	79	102	102	8	12	19	20
140	90	90	90	250.9	266.7	288.9	282.6	168	152	98	136	159	159	20	36	50	54
172	170	130	130	308.0	320.6	358.8	352.4	215	200	127	165	206	206	35	73	116	123
235	200	195	185	362.0	400.1	435.0	435.0	265	250	146	213	241	248	57	118	197	204
260	232	210	210	422.2	457.3	498.5	520.7	315	300	181	229	292	305	91	164	293	375
286	232	208	208	485.8	492.1	520.7	577.9	355	340	222	273	356	356	177	186	396	485
330	330	162	162	539.8	565.1	574.7	641.3	405	390	232	305	384	384	208	330	533	588
392	330	245	185	596.9	612.7	638.2	704.9	455	440	264	362	451	468	295	395	610	793
440	432	406	210	654.1	682.6	698.5	755.6	505	490	292	368	451	533	365	544	639	1278
525	525	445	392	774.7	790.6	838.2	901.7	605	590	318	438	495	559	526	819	1233	2712

产品概述
技术参数
安装示意图
现场案例

连接标准	对夹式
公称直径	DN50-DN600
压力等级	ANSI CLASS300, ANSI CLASS600, ANSI CLASS900, ANSI CLASS1500
结构长度	API 594
钢体涂层	碳钢为喷涂系列B

概述

C23系列铸钢不锈钢内置式双板止回阀是一种自动止回阀，可允许一个方向的流动并防止相反方向的回流。在上游压力超过下游压力和弹簧弹性的情况下，板打开。当流速上游减小或停止时，弹簧将在流动逆转之前自动关闭双板。这可以形成正向关闭逆流并消除系统浪涌和水锤。

特点

• 短结构长度尺寸• 重量比传统的全身止回阀更轻
• 由于双阀板设计，开启压力低• 停止轴在高流速下稳定住板• 长臂弹簧可防止阀座上的摩擦
★无丝塞设计消除了通向大气的潜在泄漏路径并符合行业短时排放控制要求

编号	零件名称	材质
1	阀体	WCB, CF8, CF8M
2	阀板	CF8, CF8M
3	阀座	Cr13, 硬合金
4	阀轴	SS304, SS316
5	弹簧	SS301, SS321
6	轴承	金属阀座：SS316
7	定位销	SS304, SS316
8	导向器	SS304, SS316
9	定位螺钉	SS304, SS316
10	吊环螺栓	SS304, SS316

C				D				D1	D2	L				重量(kg)
Class 300	Class 600	Class 900	Class 1500	Class 300	Class 600	Class 900	Class 1500	D1	D2	Class 300	Class 600	Class 900	Class 1500	Class 300	Class 600	Class 900	Class 1500
				111.1	111.1	142.9	142.9	60	51	60	60	70	70	3	3	8	8
				130.2	130.2	165.1	165.1	73	65	67	67	83	83	4	4	10	10
52	52	60	60	149.3	149.3	168.3	174.6	89	80	73	73	83	83	6	6	12	12
90	90	84	84	181.0	193.7	206.4	209.6	114	102	73	79	102	102	8	12	19	20
140	90	90	90	250.9	266.7	288.9	282.6	168	152	98	136	159	159	20	36	50	54
172	170	130	130	308.0	320.6	358.8	352.4	215	200	127	165	206	206	35	73	116	123
235	200	195	185	362.0	400.1	435.0	435.0	265	250	146	213	241	248	57	118	197	204
260	232	210	210	422.2	457.3	498.5	520.7	315	300	181	229	292	305	91	164	293	375
286	232	208	208	485.8	492.1	520.7	577.9	355	340	222	273	356	356	177	186	396	485
330	330	162	162	539.8	565.1	574.7	641.3	405	390	232	305	384	384	208	330	533	588
392	330	245	185	596.9	612.7	638.2	704.9	455	440	264	362	451	468	295	395	610	793
440	432	406	210	654.1	682.6	698.5	755.6	505	490	292	368	451	533	365	544	639	1278
525	525	445	392	774.7	790.6	838.2	901.7	605	590	318	438	495	559	526	819	1233	2712
